هڪ 200L 1000L بصري مڪمل طور تي خودڪار فلنگ مشين ٺاهيندڙ جي طور تي، Somtrue هميشه معيار کي پهرين رکي ٿو ۽ مسلسل پيداوار جي عمل ۽ معيار جي انتظام جي نظام کي بهتر بڻائي ٿو. اسان هر لنڪ کي سختي سان ڪنٽرول ڪندا آهيون انهي کي يقيني بڻائڻ لاءِ ته هر 200L 1000L بصري مڪمل طور تي خودڪار ڀرڻ واري مشين اعليٰ معيار کي پورا ڪري سگهي ٿي. اسان پنهنجي گراهڪن جي ڪارڪردگي ۽ قابل اعتماد ضرورتن کي سمجهون ٿا، اهو ئي سبب آهي ته اسان نه رڳو آر اينڊ ڊي ۽ جدت ۾ اهم وسيلا سيڙپ ڪندا آهيون، پر اسان جي ڀائيوارن سان ويجهي ڪم ڪرڻ کي يقيني بڻائڻ لاء اسان جي پروڊڪٽس اسان جي گراهڪن جي مختلف ضرورتن کي پورو ڪرڻ لاء.
(سامان جي ظاهري مطابق مختلف ٿي ويندي ڪسٽمائيز فنڪشن يا ٽيڪنيڪل اپڊيٽ جي مطابق، جسماني اعتراض جي تابع.)
Somtrue هڪ پيشه ور ڪاريگر آهي، جيڪو عالمي گراهڪن کي بهتر پروڊڪٽس ۽ خدمتون مهيا ڪرڻ لاءِ پرعزم آهي. اسان جي 200L 1000L بصري مڪمل طور تي خودڪار ڀرڻ واري مشين نه رڳو ملڪي منڊي ۾ سٺي نموني حاصل ڪئي وئي آهي، پر بين الاقوامي مارڪيٽ ۾ پڻ وڏي مڃتا حاصل ڪئي. مسلسل ڪوششن ۽ مسلسل جدت جي ذريعي، Somtrue عالمي گراهڪن جي وڌندڙ ضرورتن کي پورو ڪرڻ لاء پنهنجي ٽيڪنيڪل سطح ۽ پيداوار جي صلاحيت کي بهتر بڻائي ٿو. اسان کي يقين آهي ته ٻنهي طرفن جي ڪوششن ۽ تعاون جي ذريعي، اسان هڪ بهتر مستقبل پيدا ڪنداسين! ڇا اهو هڪ موجوده گراهڪ آهي يا هڪ نئون پارٽنر، اسان توهان سان گڏ وڌڻ ۽ وڏي ڪاميابي ۽ ڪاميابي حاصل ڪرڻ جا منتظر آهيون. اچو ته گڏجي چيلنج کي منهن ڏيون، گراهڪن لاءِ وڌيڪ قدر پيدا ڪريون، ۽ صنعت جي ترقي ۽ ترقي کي حصيداري ڪريون!

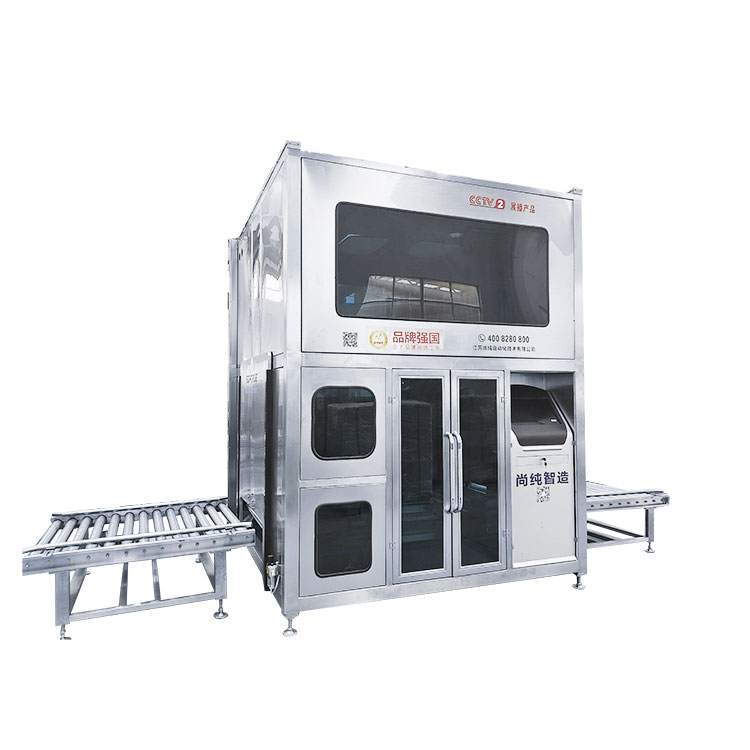

هڪ ذهين پيڪنگنگ سسٽم خاص طور تي ٺهيل 200L بيرل لاءِ ڌماڪي واري ماحول ۾ 200L بيرل (ٽري سميت) پيڪنگنگ لاءِ. بصري ڳولا واري وات کي استعمال ڪندي، اهو محسوس ڪري سگھي ٿو 200L بيرل جي خودڪار پيڪنگنگ جي خودڪار کولڻ، خودڪار ڊائيونگ، خودڪار فاسٽ فلنگ، خودڪار لڪيج، خودڪار سيلنگ ٿريڊ ڪپڙا ۽ ٻين سموري عملن جي.
ڀرڻ جو مکيه حصو ماحولياتي تحفظ واري فريم کي اختيار ڪري ٿو، جيڪو ونڊو ڏسي سگهي ٿو، ۽ خود بخود دروازي کي بالٽ جي اندر ۽ ٻاهر منتقل ڪري ٿو، جيڪو ڀرڻ وقت بند جاء ٺاهي سگهي ٿو. هن مشين جو برقي ڪنٽرول حصو PLC پروگرام قابل ڪنٽرولر، وزني ماڊل، بصري نظام، وغيره تي مشتمل آهي، مضبوط ڪنٽرول جي صلاحيت ۽ خودڪار جي اعلي درجي سان. بيرل ڀرڻ جي ڪم سان ، بيرل وات کي ڀرڻ جي اجازت ناهي ، مواد جي فضول ۽ آلودگي کان بچڻ لاءِ ، انهي ڪري ته مشين جي برقياتي انضمام هڪ بهترين ڪارڪردگي آهي.
وزن جو ڪم ڪندڙ اصول استعمال ڪيو ويندو آھي ڀرڻ جي مقدار جي ڪنٽرول کي محسوس ڪرڻ لاءِ. فلنگ والو کولڻ جو وقت پروگرام قابل ڪنٽرولر PLC پاران ڪنٽرول ڪيو ويندو آهي، ۽ مواد وهندو آهي (يا پمپ فيڊ ذريعي منتقل ٿيل) ڪنٽينر ۾. هن مشين جو فلنگ ڊپارٽمينٽ ٻٽي ٿلهي ۽ پتلي پائپ لائن ذريعي تيز ڀرڻ ۽ سست ڀرڻ جو احساس ڪري ٿو ، ۽ سست ڀرڻ وارو وهڪرو ترتيب ڏيڻ وارو آهي. ڀرڻ جي شروعاتي وقت تي، ڊبل پائپ لائن ساڳئي وقت کوليو ويندو آهي. ڀرڻ واري عرصي کان پوءِ ، ڊائيونگ سلنڈر بيرل وات جي پوزيشن ڏانهن وڌي ٿو ، خام پائپ لائن بند ٿي وئي آهي ، ۽ پتلي پائپ لائن آهستي آهستي ڀرڻ جاري رهي ٿي جيستائين مجموعي ڀرڻ وارو حجم مقرر نه ڪيو وڃي. خودڪار اسپن ڍڪ ڀرڻ جي آخر ۾ ڪيو ويندو آهي.
سامان ۾ وزن ۽ موٽ وارو نظام آهي، جيڪو تيز ۽ سست ڀرڻ واري مقدار کي سيٽ ۽ ترتيب ڏئي سگهي ٿو.
ٽچ اسڪرين هڪ ئي وقت ڏيکاري سگهي ٿو موجوده وقت، سامان جي هلندڙ حالت، وزن ڀرڻ، مجموعي پيداوار ۽ ٻيا ڪم.
سامان ۾ الارم ميڪانيزم، غلطي ڊسپلي ۽ فوري پروسيسنگ اسڪيم جا ڪم آهن.
ڀرڻ واري لائن ۾ انٽرلڪ تحفظ جو ڪم آهي ، ڀرڻ خود بخود بند ٿي وڃي ٿو ، ۽ ڀرڻ خود بخود جڏهن ڀرڻ واري جاءِ تي آهي.
هي مشين پوري ڍڪ سان ليس آهي، بالٽ جي هڪ پاسي کليل آهي، قدرتي وائنٽيليشن کي برقرار رکڻ؛ باقي بند ٿيل ڍانچي، ونڊوز سان، ۽ دستي ڪنٽرول لاء ننڍي وائيٽليشن سان ليس آهي.
هي مشين مڪمل طور تي بند ٿيل ڍڪ آهي، پريشرائيزيشن انٽرفيس سان، سامان کي مائڪرو چارج ڪري سگهي ٿو، سامان ۾ خارجي گئس کي گھٽائي سگھي ٿو.
ڌماڪي جو ثبوت قسم: | Exd ii BT4 |
آئوٽ لائن طول و عرض (ڊگھائي، ويڪر ۽ اوچائي) mm: | 2400*2800*3000 |
مناسب بيرل قسم: | 200L لوهه جي بيرل (4 barrels / ٽري) |
وزن جي حد: | 0-1,500 ڪلو |
ڀرڻ جي درستگي: | ± 200g (200L بيرل ميٽر) |
پيماني جو قدر: | 200 گرام |
بجلي جي فراهمي جي طاقت: | AC380V / 50Hz؛ 10kW |
گيس جي فراهمي جو ذريعو: | 0.6MPa؛ 1.5m³ / ايڇ انٽرفيس: φ 12 نلي |

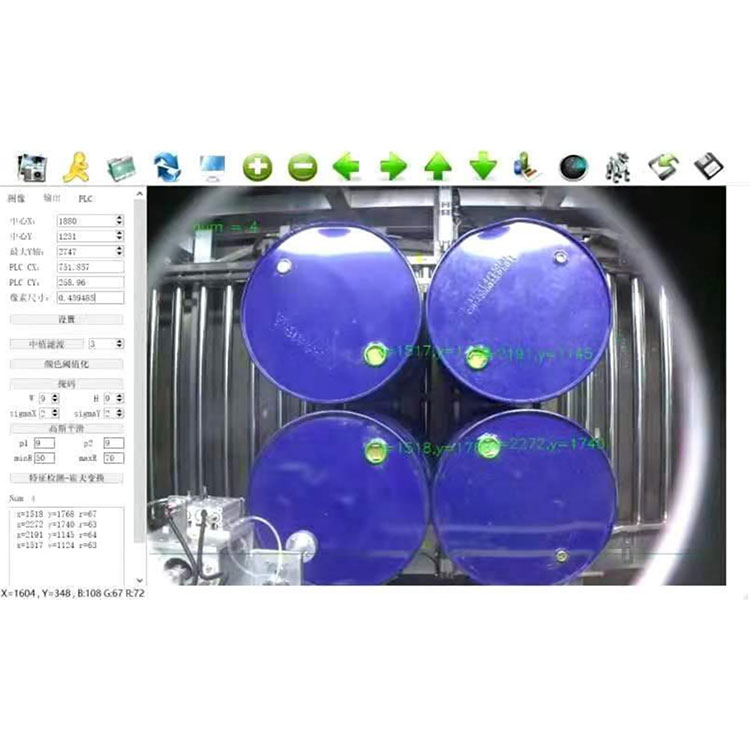

نظارو: صنعتي ذھني ڪئميرا استعمال ڪندي، ڪم ڪرڻ لاءِ بصري ڌماڪي جي ڌار ڌار مشين باڪس ۾ لوڊ ڪيو ويو. انٽيليجنٽ ڪيمرا کان، ۽ پي ايل سي ڪنٽرول ڪوآرڊينيٽ موونگ سسٽم بيرل پورٽ تي فلنگ گن کي اشارو ڪري ٿو. 3 ڊي ڪوآرڊينيٽ موونگ سسٽم: گائيڊ ريل سسٽم ۽ ايڪسپلوشن پروف ڊيليريشن موٽر.
اهم فنڪشن:
خودڪار ڳولا: بصري پوزيشن، همراه حرڪت واري نظام جي ڳولا، فلنگ گن ڊراپ فلنگ.
تيز ۽ سست ڊبل اسپيڊ خودڪار مقداري ڀرڻ: ڀرڻ جي درستگي ۽ پيداوار جي صلاحيت کي يقيني بڻائڻ لاءِ؛
فارم ڀرڻ: مائع سطح تي يا هيٺ ڀرڻ؛
نيوميٽڪ بيس والو هميشه وسيع کليل هوندو آهي، آهستي آهستي شامل ڪريو فرنٽ آخر جي وهڪري جي حد- فلنگ گن آئوٽليٽ جي وهڪري جي شرح کي سست؛
مائع کپ جي ڊيزائن- پرفيوشن کانپوءِ بقايا مائع جي رسي کي گھٽ ڪريو؛
خودڪار ۽ دستي مقداري ڀرڻ-آسان آپريشن ۽ سار سنڀال؛
پاڻمرادو ڇڪڻ جو ڪم- درستگی تي ڪنٽينر ڀرڻ جي متضاد وزن جي عنصر جي اثر کي قابو ڪري ٿو.
ويليو پوائنٽ ايڊجسٽبل- مقداري ڀرڻ ڪيترن ئي وزن جي حدن سان ٺهڪندڙ؛
خودڪار تشخيص، غلطي جي الارم-سسٽم جي ڪم جي اعتبار کي بهتر؛
حفاظتي انٽلاڪ-بالٽ جڳهه ۾، اسپري بندوق هيٺ؛ بندوق ٽاپ بيرل واپسي ڀريو؛
سيلف لاڪنگ ڪنٽرول- ڀرڻ کان اڳ نوزل جي جانچ ڪريو؛
پراڊڪٽ سيٽنگ اسٽوريج- مختلف پراڊڪٽس تائين ذخيرو ڪري سگھي ٿو وزن مقرر ڪيل قيمت ۽ لاڳاپيل پرفيوشن پيٽرولر؛
رواداري جو پتو لڳائڻ - ڀرڻ جي غلطي جو خودڪار پتو لڳائڻ؛
ٽچ اسڪرين-چيني انٽرفيس، وجداني، آسان سيٽنگ.
الارم خبردار- ناڪامي جي نقطي تي صحيح.
سڄي لائن ڪيترن ئي PLC سسٽم مان ٺهيل آهي، جيڪو آزاد طور تي ڪنٽرول ڪري سگهجي ٿو ۽ هڪ ٻئي کي ڳنڍي سگھي ٿو. ان ۾ سسٽم جي خود معائنو، فالٽ ڊسپلي الارم، درستگي، رفتار، آئوٽ پُٽ، وغيره جا ڪم آهن. هر سسٽم جو پنهنجو انسان-مشين انٽرفيس هوندو آهي، ۽ سڀئي پيرا ميٽرز انسان-مشين انٽرفيس تي هلائي سگھجن ٿا. هڪ تفصيلي پائيپ لائين ڪنٽرول پروسيس فلو چارٽ ۽ منطق ڊراگرام مهيا ڪريو.
ذخيرو ڪري سگھن ٿا مواد جي قسم، مقدار جي بيچ، تاريخ، وزن في بيرل، اسٽوريج وقت ۽ ٻين رڪارڊنگ افعال

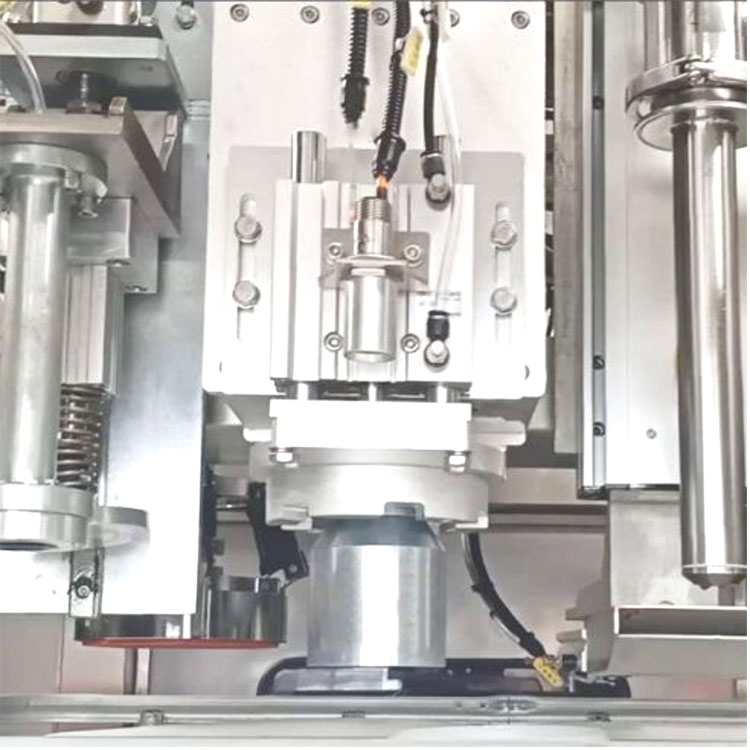

فلنگ گن هيڊ: خارجي بلاڪنگ جي صورت ۾، خودڪار طور تي بيرل جي وات ۾ (بيرل جي ھيٺان) کي ڀرڻ دوران، ۽ خودڪار طور تي ڀرڻ کان پوء اڀرندو. فلنگ گن هيڊ هڪ سوراخ ڊيزائن آهي ، ۽ مواد کي صاف ڪري سگهجي ٿو بندوق جي سر کي بند ڪرڻ کان پوءِ مواد جي ڇنڊڇاڻ کي روڪڻ لاءِ.
فلنگ گن سر جو هيٺيون حصو سلنڈر وڌائڻ واري مائع پليٽ سان مهيا ڪيو ويو آهي. ڀرڻ کان پوءِ ، ڀرڻ وارو سر اڀري ٿو ۽ ڊرين پليٽ وڌائي ٿي مواد کي آلودگي کان روڪڻ لاءِ پيڪنگ ۽ پهچائڻ واري لائن جسم. مائع ڳنڍڻ واري ڊسڪ کي آزاديءَ سان ڌار ڪرڻ لاءِ ٺاهيو ويو آهي، جنهن کي بغير اوزار جي ڌار ڪري سگهجي ٿو ۽ صفائي لاءِ آسان آهي.
کليل ڍڪ، اسپن ڍڪڻ وارو حصو: ڪمپني جي پيٽرن واري ٽيڪنالاجي کي استعمال ڪندي، روٽري ڪپڙا سر ۽ بيرل جي مٿاڇري کي عمودي پيڪيج ڪري سگهي ٿو، ۽ آسان ٿي سگهي ٿو، ڪپڙا کولڻ ۽ اسپن ڪپڙا کولڻ ۾ آسان، ڪپڙا کي نقصان نه ڏيو، ڪپڙا کي نقصان نه ڏيو. ، تنگ ڍڪ مهر جي درجي اعلي آهي.

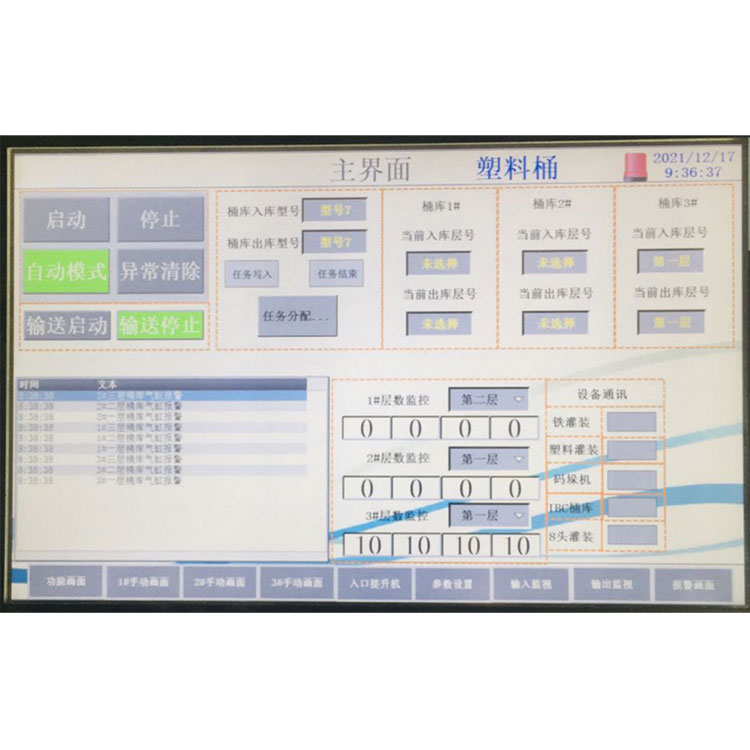

مواد ڀرڻ جي پيٽرول سيٽنگ ۽ آپريشن ذريعي ٽچ اسڪرين آپريشن، سادو ۽ وجداني، ۽ درجه حرارت جي ڊسپلي سان، غلطي جي تشخيص ۽ الارم، فوري فنڪشن. ان ۾ ميموري اسٽوريج پروگرام جو فنڪشن آهي، ڪيترن ئي سيٽن کي ذخيرو ڪري سگهي ٿو، ۽ تاريخي ڊيٽا ڏسي سگهي ٿو. خودڪار طريقي سان ماپ جي انحراف جو حساب ڪري سگھي ٿو، ۽ مختلف پروگرامن لاء نامزد ڪري سگھجي ٿو، مختلف وضاحتن کي تبديل ڪرڻ يا پيداوار جي صلاحيت کي تبديل ڪرڻ، صرف مختلف پيٽرولن کي ترتيب ڏيڻ جي ضرورت آھي، ڪم ڪارڪردگي کي بھتر ڪري سگھي ٿو. وزن وارو نظام مشهور آمريڪي برانڊ سينسر کي ڀرڻ جي درستگي کي يقيني بڻائڻ لاءِ اختيار ڪري ٿو. ان کان سواء، سسٽم ۾ تيل جي حفاظت جو ڪم آهي، ۽ سينسر کي نصب ڪرڻ، ختم ڪرڻ ۽ مرمت ڪرڻ آسان آهي.
اسڪيل ٽيبل ۾ هڪ حفاظتي فنڪشن آهي، جڏهن بندوق جي بيرل جو سر، بندوق سر خودڪار طور تي واپس آيو. ۽ وڌ ۾ وڌ ڀرڻ واري وقت سان محفوظ.
حفاظت سان ڳنڍڻ
فيڊ سائيٽ تي حفاظتي انٽرلڪ:
فيڊنگ تي بٽڻ نمبر 1 ۽ 2 انسٽال ڪريو. جڏهن ٽري رکيل آهي ۽ مٿي تي منتقل ڪيو وڃي ٿو، بٽڻ کي دٻايو # 1، ۽ پوء اسيمبلي لائن نمبر 1 نشان کڻندي آهي ۽ ٽري کي نمبر 1 ڀرڻ واري سامان تائين پهچائي ٿي.
هڪ دفعو ٻيهر، جڏهن ٽري رکيل آهي ۽ ٽري تي منتقل ڪيو وڃي، نمبر 2 بٽڻ کي دٻايو. پوءِ اسيمبلي لائن نمبر 2 نشان کڻي ٿي ۽ ٽري کي نمبر 2 ڀرڻ واري سامان تائين پهچائي ٿي.
جڏهن ته نمبر. 1 ڀرڻ ختم ڪيو ويو آهي، اسيمبلي لائن نمبر 1 مڪمل ٿيڻ جو نشان کڻندي، ۽ ايندڙ اسٽيشن تي نمبر 2 ڀرڻ واري سامان ڏانهن نه ويندي.
حفاظتي انٽرلڪ ڀرڻ:
سيٽي نڪرڻ:
جڏهن سيڪيورٽي دروازو کلي ٿو، موجوده عمل کي روڪيو؛
سيڪيورٽي دروازو بند ٿيڻ کان پوء، غير معمولي رسائي ڪنٽرول کي هٽايو ويو آهي، ۽ ڀرڻ جاري آهي عام آپريشن کي مڪمل ڪرڻ لاء.
ڊائيونگ انٽلاڪ:
ڀرڻ واري بالٽ جي وات کان ٻاهر ، هڪ غير معمولي دٻاءُ وارو الارم پيدا ٿئي ٿو ، ۽ ڀرڻ وارو سر اصل پوزيشن ڏانهن وڌي ٿو ۽ دستي مداخلت سان حل ڪيو وڃي ٿو.
وڌيڪ وزن ڀرڻ:
فلنگ ٽيسٽ فلنگ اوور ٽائم ، پوري مشين اسٽاپ ڀرڻ ، الارم ، دستي مداخلت حل ڪرڻ لاءِ.
فلنگ پلگنگ الارم
ڪئميرا غير معمولي الارم وٺندو آهي
غير معمولي ايندڙ ۽ ٻاهر نڪرڻ واري مواد جي الارم
Somtrue وٽ ھڪڙي ڊيزائن ۽ ٺاھيندڙ ٽيم آھي جيڪا تخليقيت ۽ پيشه ور علم سان ڀرپور آھي. اسان جي ٽيم جا ميمبر تجربا آهن ۽ وسيع صنعت جي ڄاڻ ۽ ٽيڪنيڪل ماهر آهن. ڇا اهو پراڊڪٽ ڊيزائن، پروسيسنگ پلاننگ يا سامان جي پيداوار آهي، اسان تفصيل تي ڌيان ڏيون ٿا ۽ شانداريت جي ڪوشش ڪندا آهيون. اسان يقين رکون ٿا ته اها هن پيشه ورانه ٽيم جي بيحد ڪوششون ۽ شاندار صلاحيتون آهن جيڪي جيانگ سو شينگچون کي گراهڪن جي مختلف ضرورتن کي پورو ڪرڻ لاءِ اعليٰ معيار جون شيون ۽ خدمتون مهيا ڪرڻ جي قابل بڻائين ٿيون.
